MATRIZES CILÍNDRICAS ORIENTÁVEIS COM CABEÇA

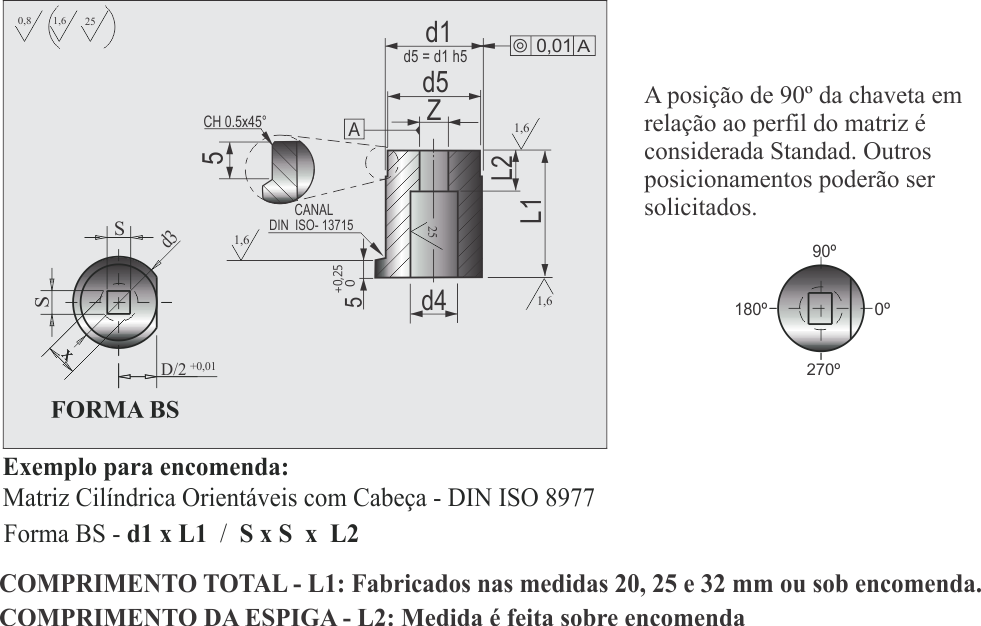

MATRIZES CILÍNDRICAS ORIENTÁVEIS COM CABEÇA - BS
| Código | D1 M5 | Z +0,02 | D3 -0,25 | D4 MAX. | S +0,02 | X +0,02 | |
|---|---|---|---|---|---|---|---|
| MCOSCBS1 | 8 | 1 | 11 | 4 | 1.5 - 2.4 | 3.5 | Solicitar |
| MCOSCBS2 | 10 | 1 | 13 | 4.8 | 2.0 - 3.5 | 5 | Solicitar |
| MCOSCBS3 | 13 | 1.2 | 16 | 8 | 2.0 - 4.9 | 7 | Solicitar |
| MCOSCBS4 | 16 | 1.2 | 19 | 9.5 | 2.5 - 6.3 | 9 | Solicitar |
| MCOSCBS5 | 20 | 1.5 | 23 | 12 | 2.5 - 7.7 | 11 | Solicitar |
| MCOSCBS6 | 25 | 1.5 | 28 | 17.3 | 2.5 - 11.3 | 16 | Solicitar |
| MCOSCBS7 | 32 | 1.5 | 35 | 20.7 | 2.5 - 14.1 | 20 | Solicitar |
| MCOSCBS8 | 40 | 1.5 | 43 | 27.7 | 2.5 - 19.0 | 27 | Solicitar |
| MCOSCBS9 | 50 | 1.5 | 53 | 37 | 2.5 - 25.4 | 36 | Solicitar |

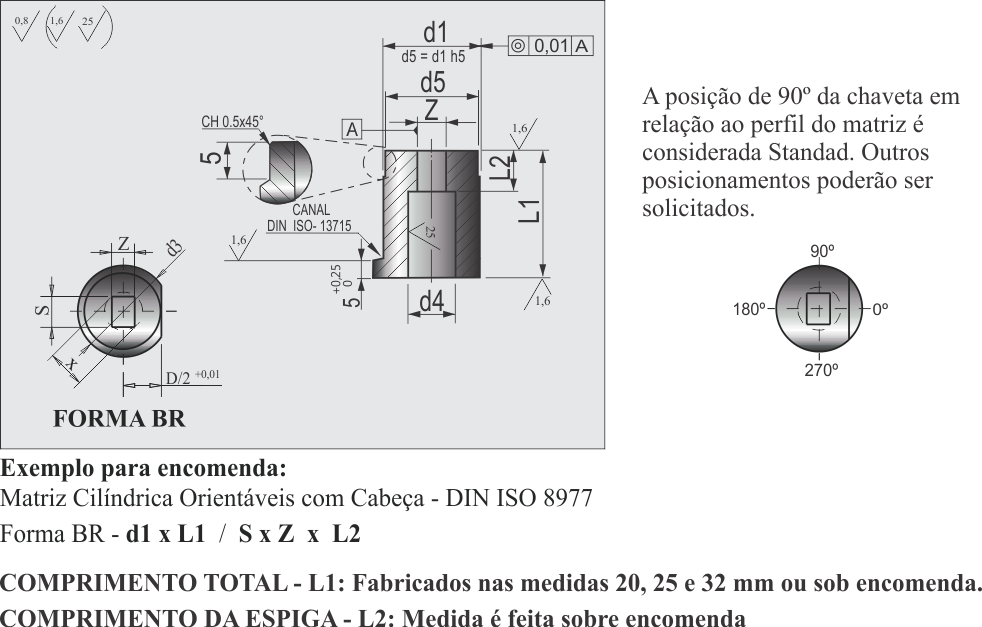

MATRIZES CILÍNDRICAS ORIENTÁVEIS COM CABEÇA - BR
| Código | D1 M5 | Z +0,02 | D3 -0,25 | D4 MAX. | S +0,02 | X +0,02 | |
|---|---|---|---|---|---|---|---|
| MCOSCBR1 | 8 | 1 | 11 | 4 | 1.5 - 2.4 | 3.5 | Solicitar |
| MCOSCBR2 | 10 | 1 | 13 | 4.8 | 2.0 - 3.5 | 5 | Solicitar |
| MCOSCBR3 | 13 | 1.2 | 16 | 8 | 2.0 - 4.9 | 7 | Solicitar |
| MCOSCBR4 | 16 | 1.2 | 19 | 9.5 | 2.5 - 6.3 | 9 | Solicitar |
| MCOSCBR5 | 20 | 1.5 | 23 | 12 | 2.5 - 7.7 | 11 | Solicitar |
| MCOSCBR6 | 25 | 1.5 | 28 | 17.3 | 2.5 - 11.3 | 16 | Solicitar |
| MCOSCBR7 | 32 | 1.5 | 35 | 20.7 | 2.5 - 14.1 | 20 | Solicitar |
| MCOSCBR8 | 40 | 1.5 | 43 | 27.7 | 2.5 - 19.0 | 27 | Solicitar |
| MCOSCBR9 | 50 | 1.5 | 53 | 37 | 2.5 - 25.4 | 36 | Solicitar |

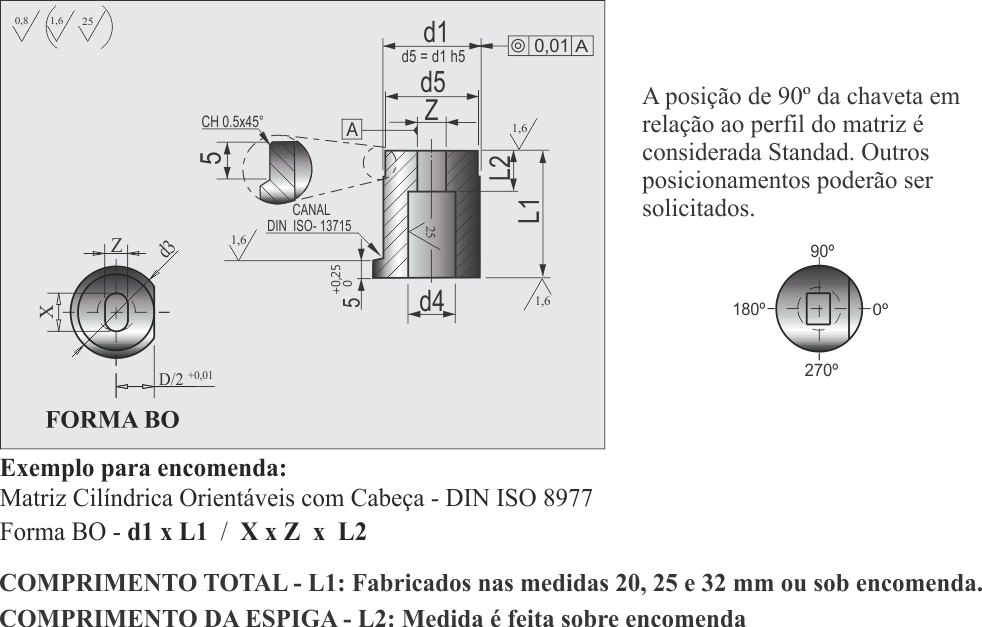

MATRIZES CILÍNDRICAS ORIENTÁVEIS COM CABEÇA - BO
| Código | D1 M5 | Z +0,02 | D3 -0,25 | D4 MAX. | S +0,02 | X +0,02 | |
|---|---|---|---|---|---|---|---|
| MCOSCBO1 | 8 | 1 | 11 | 4 | 1.5 - 2.4 | 3.5 | Solicitar |
| MCOSCBO2 | 10 | 1 | 13 | 4.8 | 2.0 - 3.5 | 5 | Solicitar |
| MCOSCBO3 | 13 | 1.2 | 16 | 8 | 2.0 - 4.9 | 7 | Solicitar |
| MCOSCBO4 | 16 | 1.2 | 19 | 9.5 | 2.5 - 6.3 | 9 | Solicitar |
| MCOSCBO5 | 20 | 1.5 | 23 | 12 | 2.5 - 7.7 | 11 | Solicitar |
| MCOSCBO6 | 25 | 1.5 | 28 | 17.3 | 2.5 - 11.3 | 16 | Solicitar |
| MCOSCBO7 | 32 | 1.5 | 35 | 20.7 | 2.5 - 14.1 | 20 | Solicitar |
| MCOSCBO8 | 40 | 1.5 | 43 | 27.7 | 2.5 - 19.0 | 27 | Solicitar |
| MCOSCBO9 | 50 | 1.5 | 53 | 37 | 2.5 - 25.4 | 36 | Solicitar |
