Porta Molde

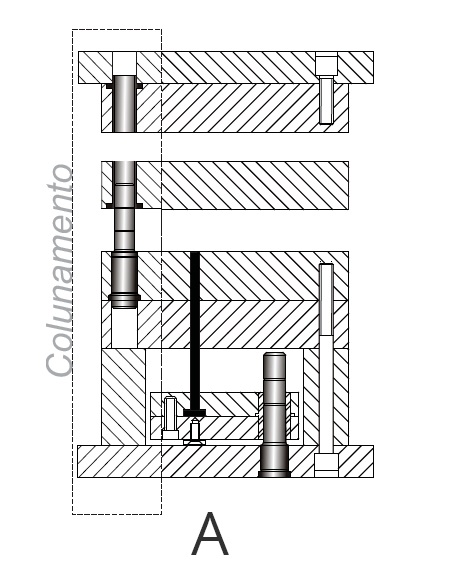

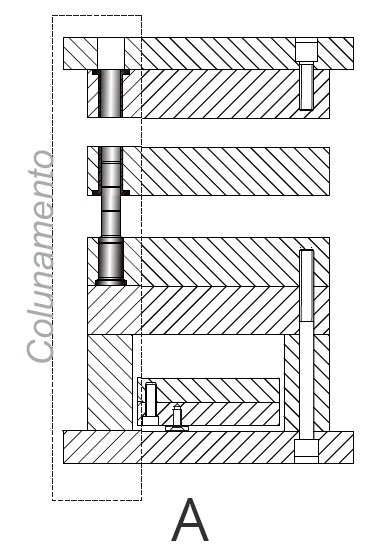

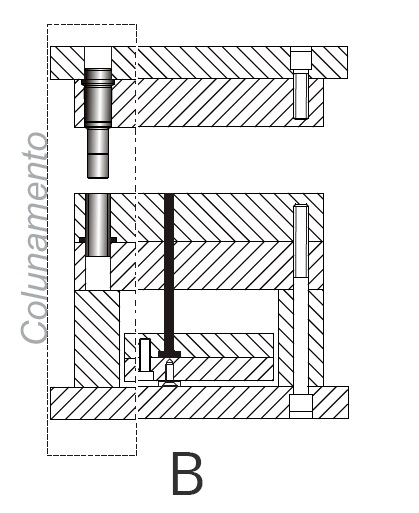

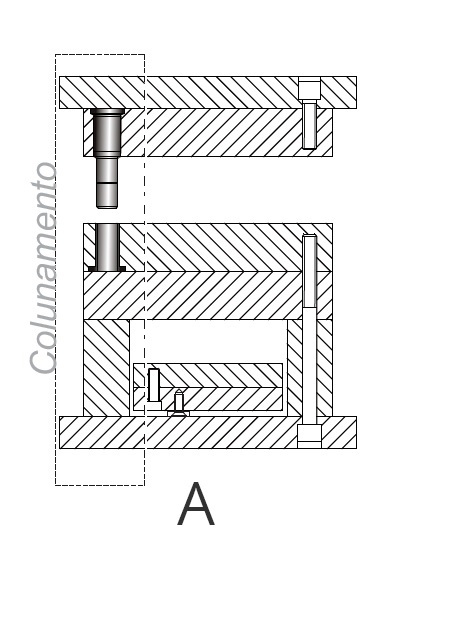

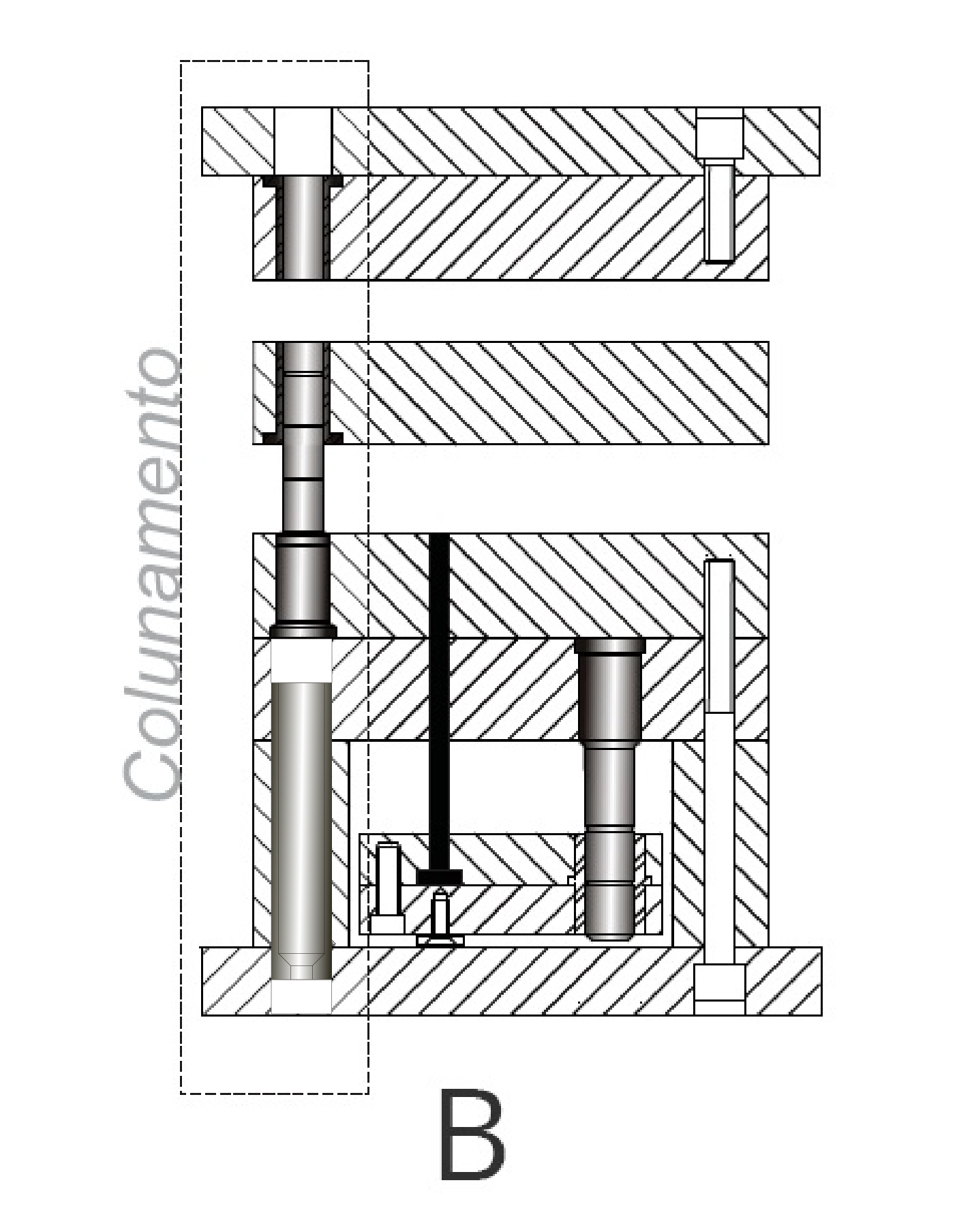

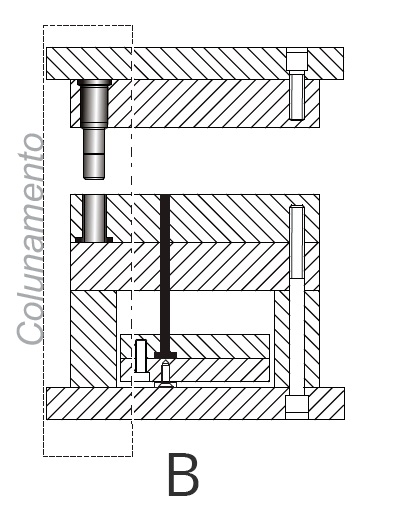

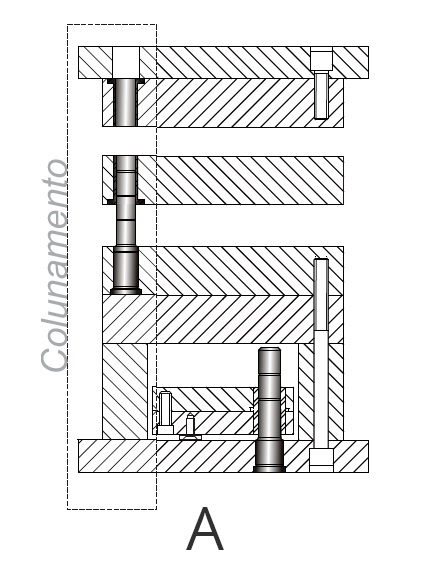

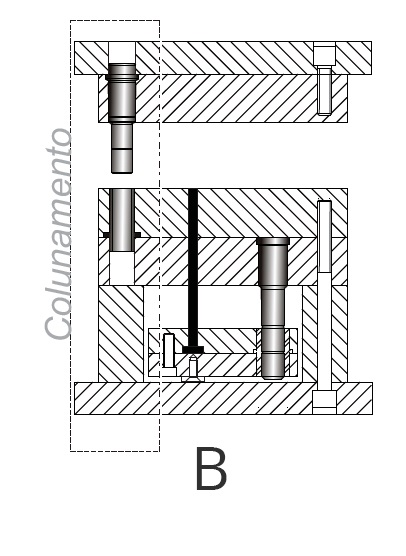

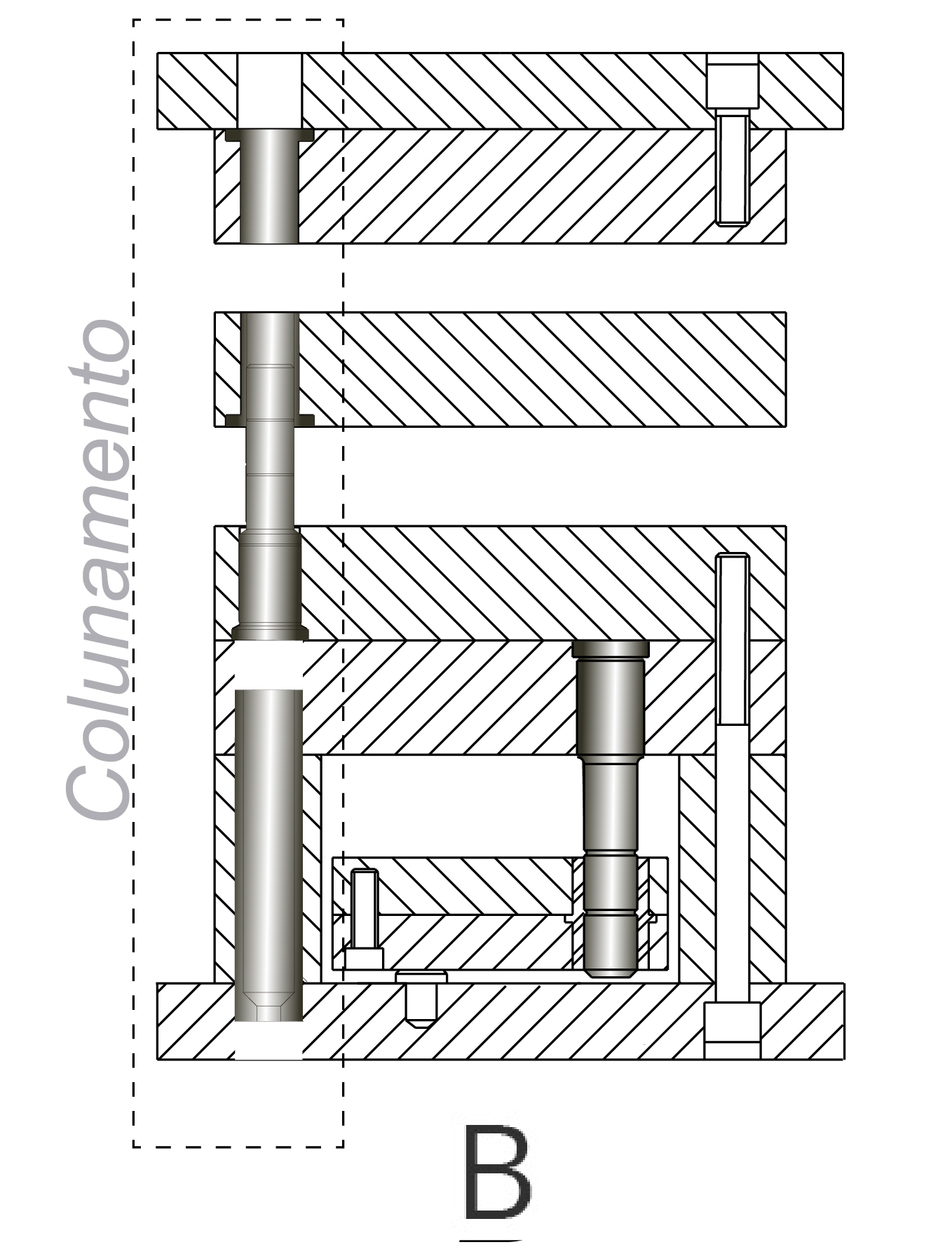

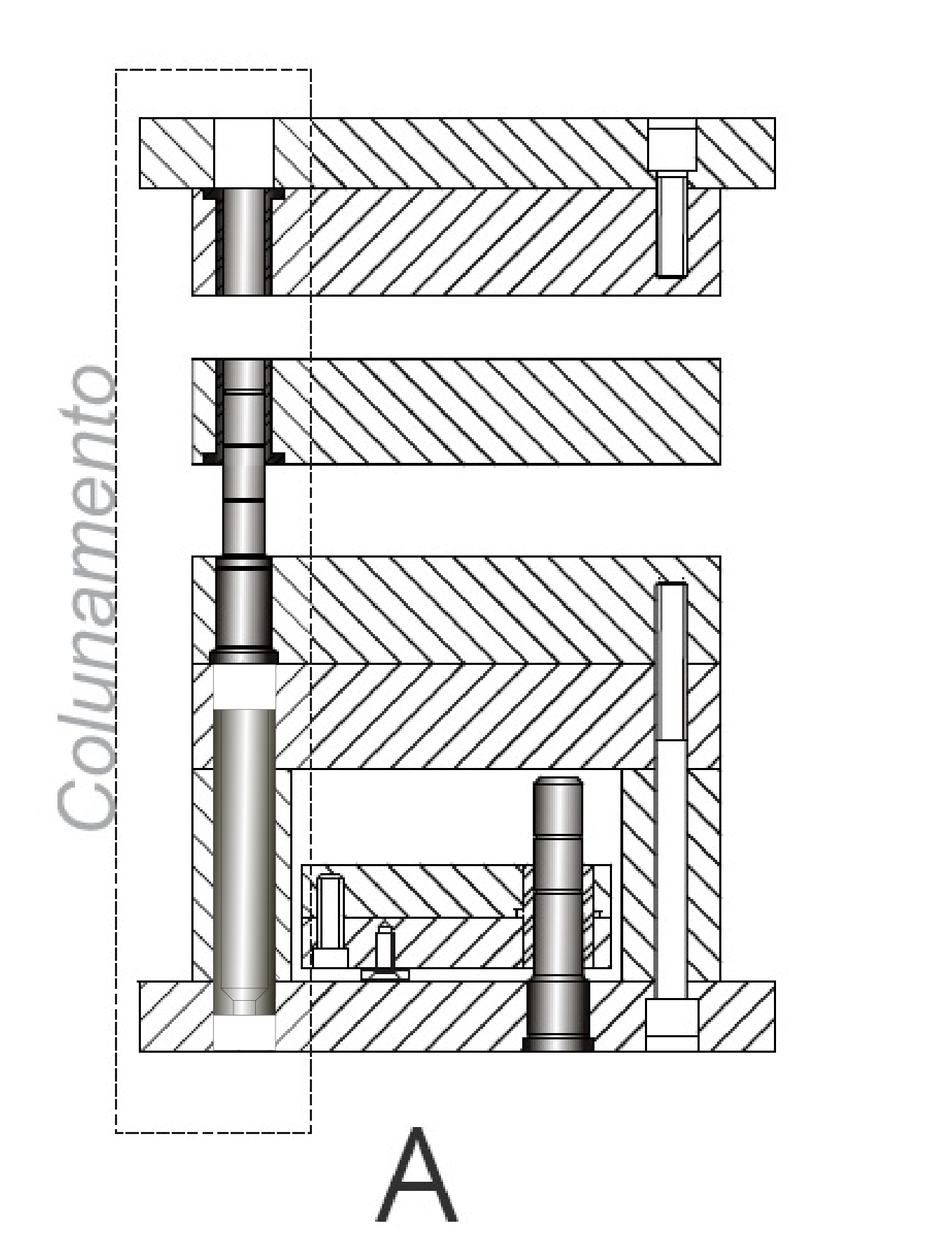

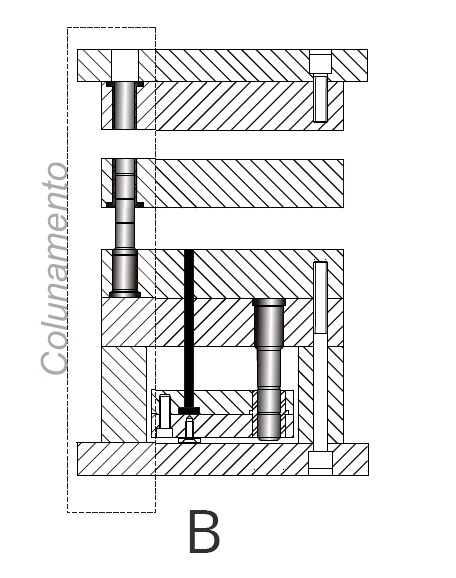

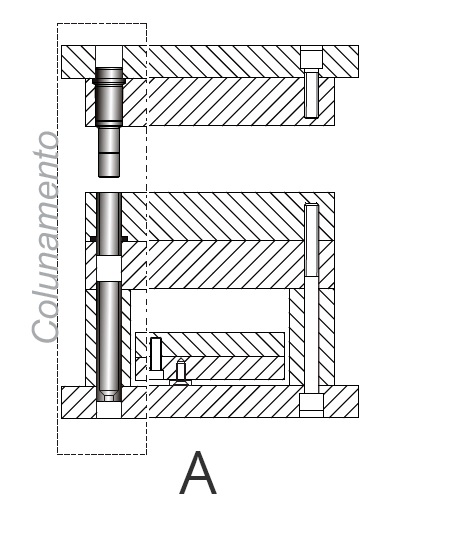

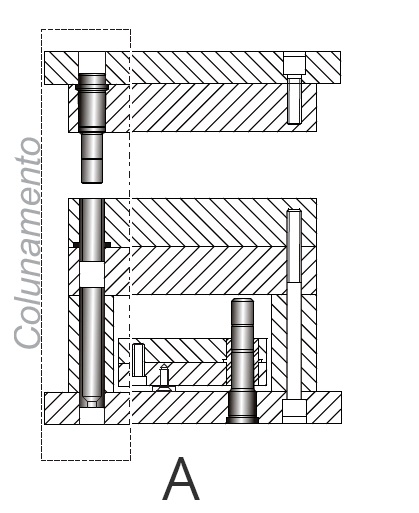

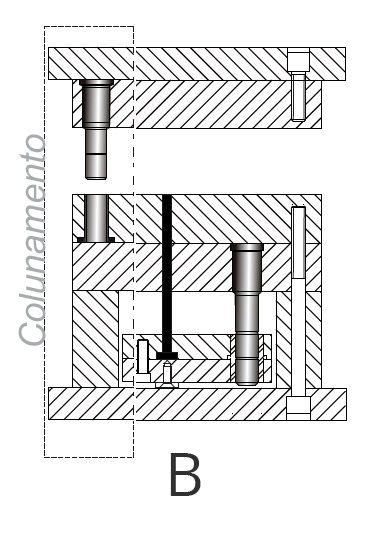

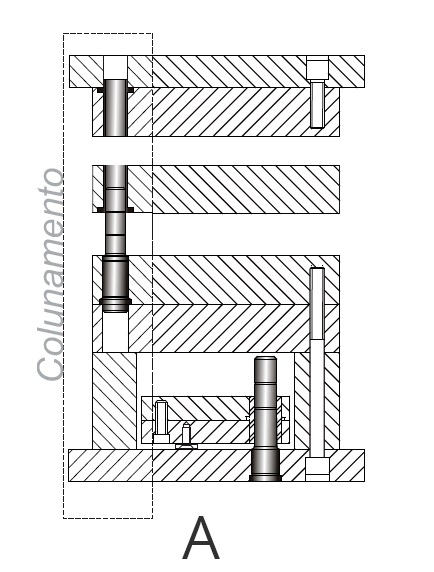

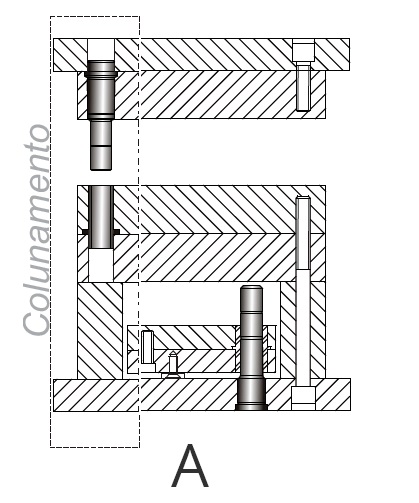

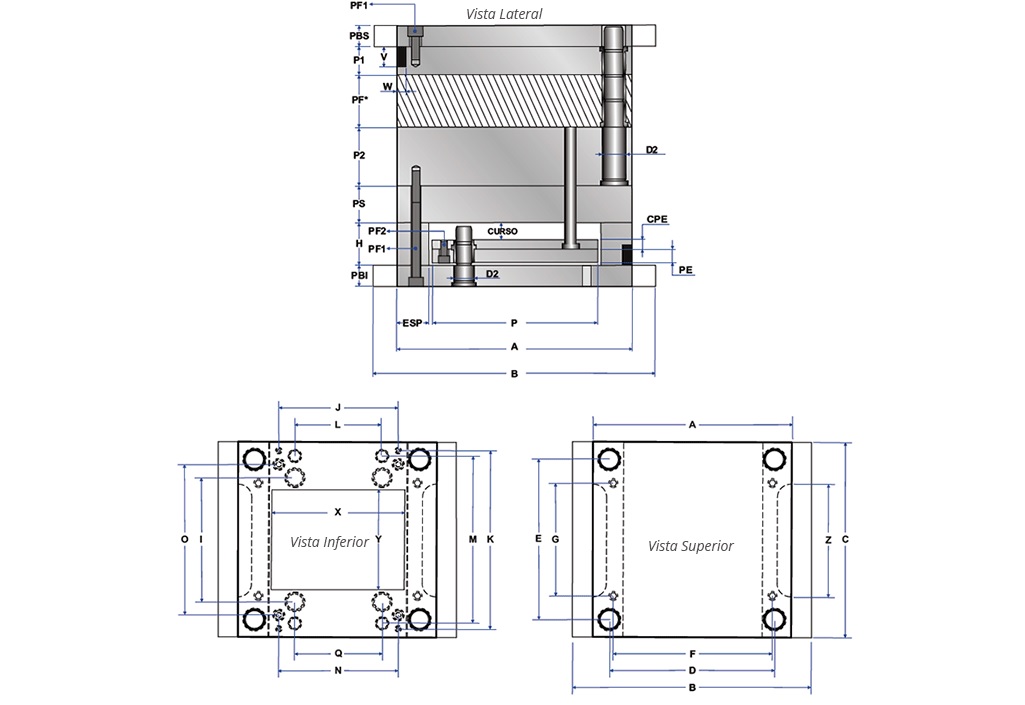

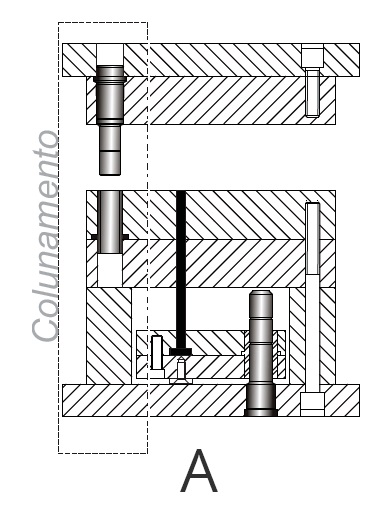

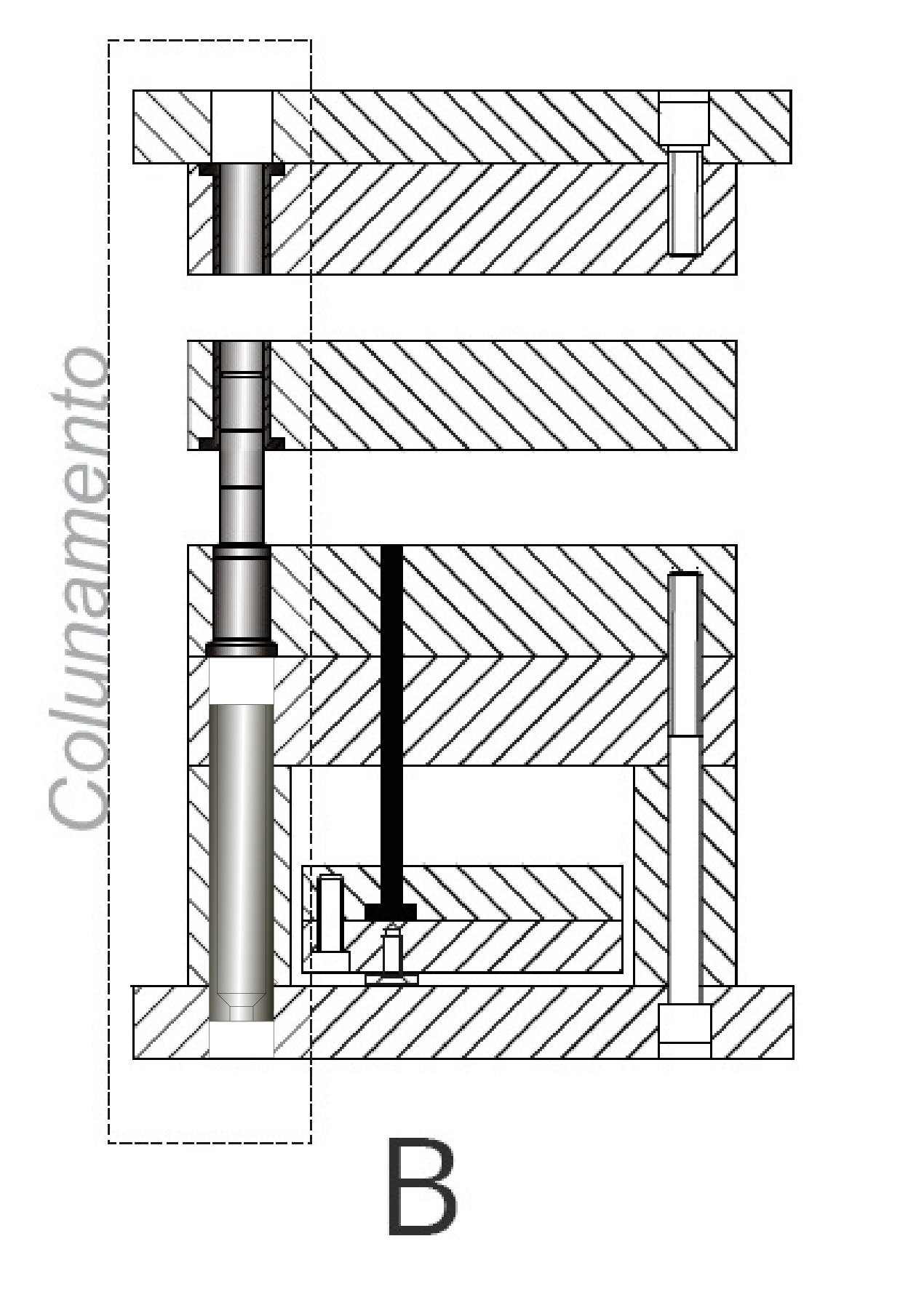

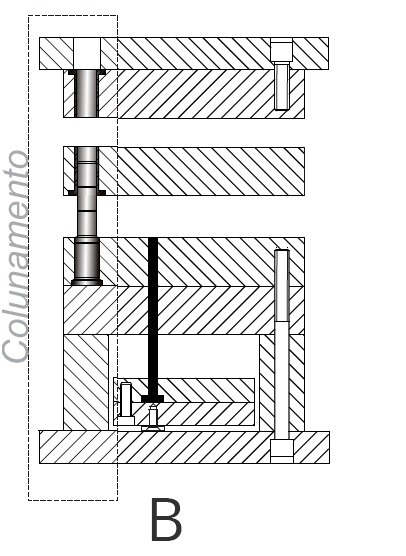

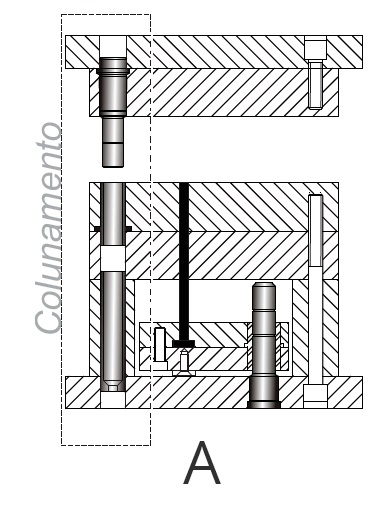

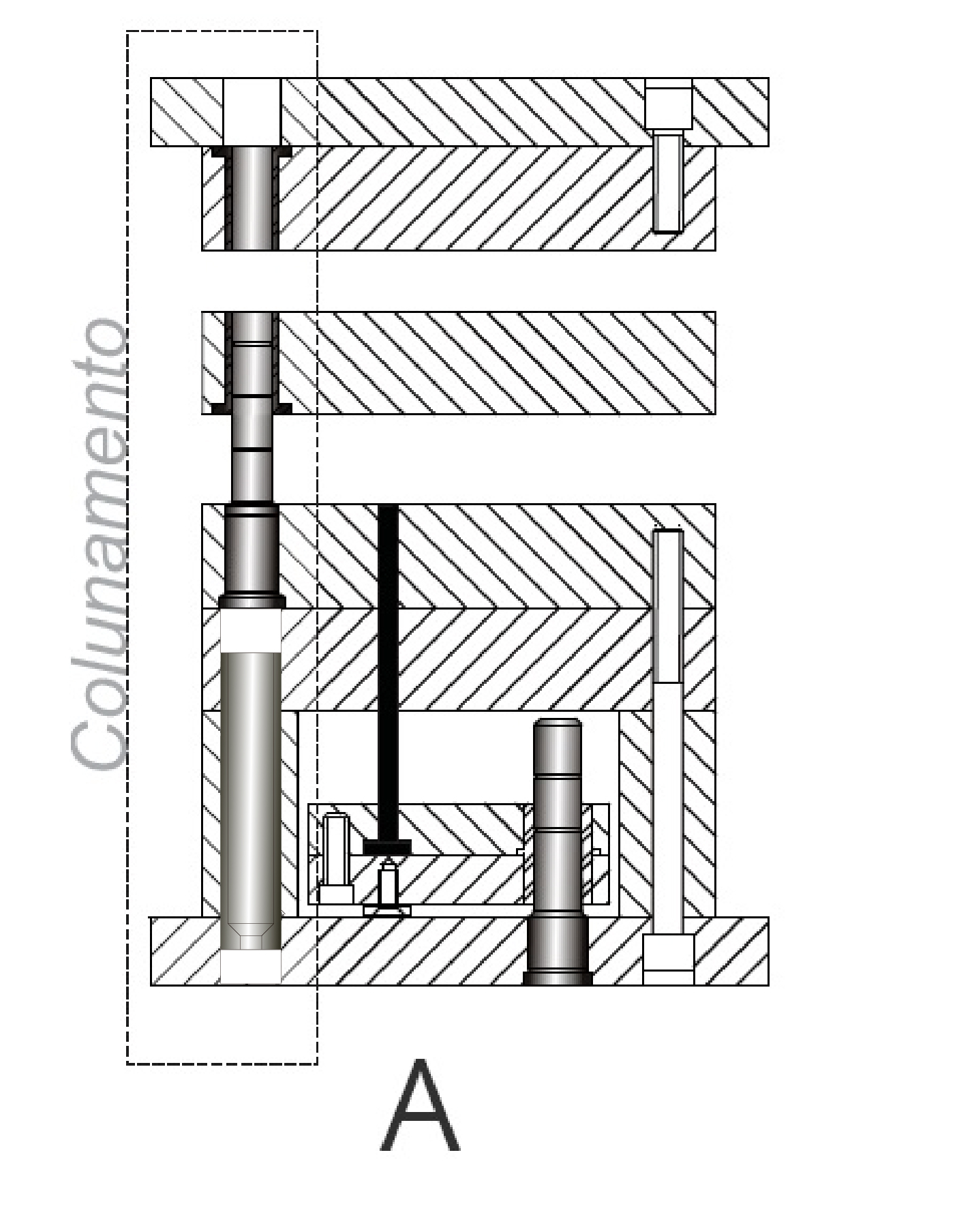

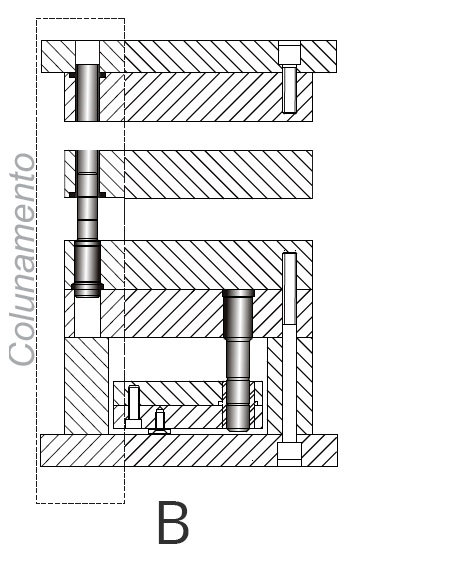

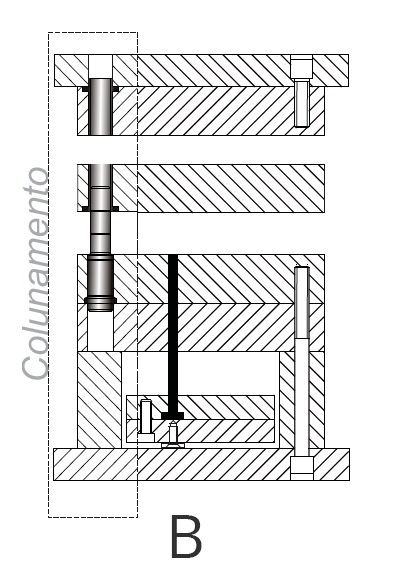

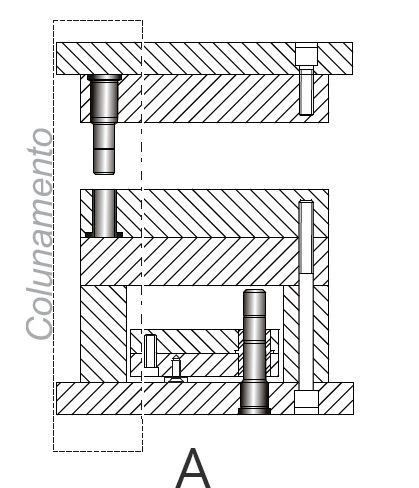

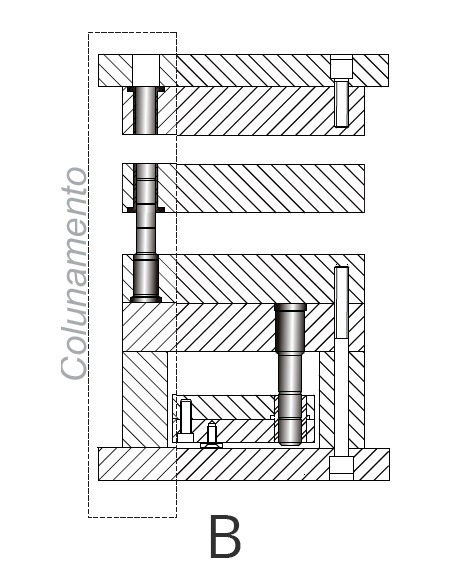

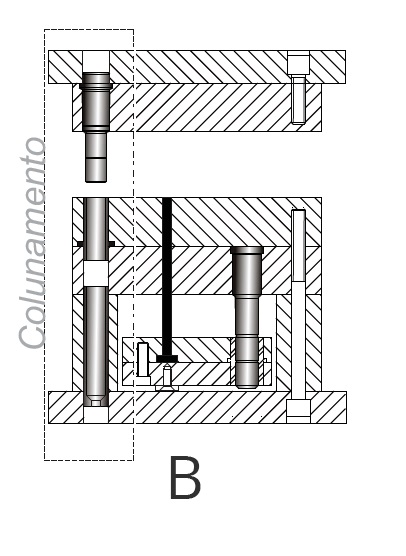

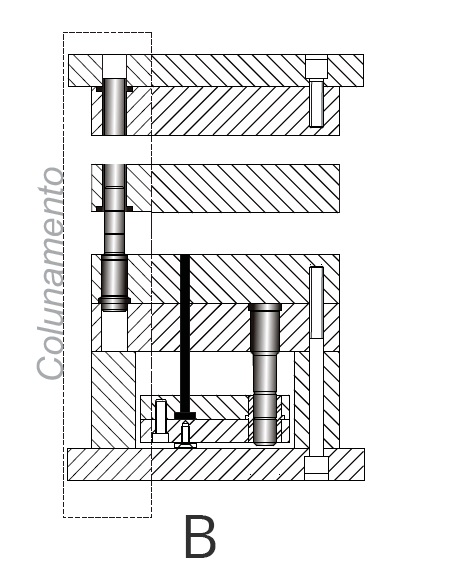

Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
156 206 196 88 82 22 27 32 9 pe 22 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
120 156 20 126 114 10 0* i 20 68 140 8 40 166 10 68 172 18 15 27 102


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
16 46 26 56 46 76

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
156 196 246 88 132 22 27 32 9 pe 22 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
122 212 20 122 162 10 0* i 20 68 186 8 40 216 10 68 224 18 15 27 150


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
16 46 26 56 46 76

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
196 246 196 116 72 22 27 38 12 pe 22 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
154 152 26 154 100 10 0* i 20 96 132 8 62 160 10 96 166 18 20 27 88


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 46 23 56 43 76

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
196 246 246 106 122 27 36 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
150 202 26 148 150 10 46 i 20 90 182 8 56 210 10 90 216 18 20 27 138


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 46 23 56 43 76

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
196 246 246 106 122 27 36 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
150 202 26 148 150 10 46 i 20 90 182 8 56 210 10 90 216 18 20 27 138


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 46 23 56 43 76

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
196 246 296 106 160 27 36 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
150 244 30 150 186 12 40 i 26 90 230 8 56 260 10 90 266 18 20 27 172


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
23 56 43 76 63 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
196 246 346 106 210 27 36 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
150 294 30 150 236 12 40 i 26 90 280 8 56 310 10 90 314 18 20 27 222


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
23 56 43 76 63 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
196 246 396 106 260 36 36 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
144 344 30 144 274 12 40 i 26 90 330 8 56 360 10 90 364 18 20 27 260


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
246 296 246 156 96 27 36 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
200 200 30 200 130 12 80 i 26 130 180 8 90 204 12 130 214 18 20 27 116


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
23 56 43 76 63 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
246 296 296 156 146 27 36 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
200 244 30 200 186 12 80 i 26 130 230 8 90 254 12 130 264 18 20 27 172


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
23 56 43 76 63 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
246 296 346 156 196 27 46 43 17 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
194 294 30 194 224 12 86 i 26 136 286 8 96 304 12 136 324 18 20 27 210


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
246 296 396 148 246 36 46 47 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
198 340 30 198 284 12 72 i 26 122 330 8 82 354 12 122 364 18 20 27 270


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
246 296 446 156 296 36 46 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
194 394 30 194 324 12 80 i 26 130 380 8 90 404 12 130 414 18 20 27 310


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
246 296 496 156 346 36 46 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
194 444 30 194 374 12 80 i 26 130 430 8 90 454 12 130 464 18 20 27 360


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
296 346 296 206 146 27 46 43 12 pe 27 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
250 244 30 250 186 12 130 i 26 180 230 8 140 254 14 180 266 18 20 27 172


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
23 56 43 76 63 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
296 346 346 206 196 36 46 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
244 294 30 244 224 12 136 i 26 186 286 8 146 304 14 186 324 18 20 27 210


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
296 346 396 198 246 36 46 47 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
248 340 30 248 284 12 126 i 26 176 330 8 136 354 14 176 364 18 20 27 270


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
296 346 446 206 296 36 46 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
244 394 30 244 324 12 134 i 26 184 380 8 144 404 14 184 414 18 20 27 310


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
296 346 496 206 346 36 46 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
244 444 30 244 374 12 128 i 26 180 418 10 140 454 14 180 464 18 20 27 360


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
346 396 346 256 196 36 46 43 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
294 294 30 294 224 12 186 i 26 236 286 8 196 304 14 236 324 18 22 27 210


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
13 56 33 76 53 96

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
346 396 396 216 238 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
274 316 42 274 230 16 134 i 30 190 320 10 148 354 14 190 366 18 22 30 212


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 76 53 96 73 116

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
346 396 446 216 288 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
274 374 42 274 280 16 130 i 30 186 364 10 144 404 14 186 414 18 22 30 262


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 76 53 96 73 116

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
346 396 496 216 338 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
274 416 42 274 330 16 134 i 30 190 420 10 148 454 14 190 466 18 22 30 312


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 76 53 96 73 116

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
346 396 546 216 388 36 46 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
274 474 42 274 380 16 134 i 30 190 470 10 148 504 14 190 516 18 22 30 362


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 86 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
346 396 596 216 438 36 46 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
274 524 42 274 430 16 134 i 30 190 520 10 148 554 14 190 566 18 22 30 412


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 86 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
396 446 396 266 238 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
324 324 42 324 230 16 180 i 30 236 314 10 194 354 16 236 364 24 22 30 212


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 76 53 96 73 116

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
396 446 446 266 288 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
324 374 42 324 280 16 184 i 30 240 364 10 198 404 16 240 414 24 22 30 262


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 76 53 96 73 116

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
396 446 496 266 338 36 46 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
324 424 42 324 330 16 184 i 30 240 414 10 198 454 16 240 460 24 22 30 312


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 86 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
396 496 546 266 388 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
324 466 42 324 380 16 184 i 30 240 464 10 198 504 16 240 510 24 22 30 362


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
38 86 68 116 88 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
396 496 596 266 438 36 46 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
324 524 42 324 430 16 184 i 30 240 514 10 198 554 16 240 560 24 22 30 412


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
33 86 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
446 546 446 316 288 36 46 62 17 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
374 374 42 374 280 16 230 i 30 286 364 10 244 404 16 286 414 24 25 30 262


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
28 76 48 96 68 116

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
446 546 496 316 338 36 56 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
374 424 42 374 330 16 230 i 30 286 414 10 244 454 16 286 464 24 25 30 312


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
43 96 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
446 546 546 316 388 36 56 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
374 474 42 374 380 16 230 i 30 286 464 10 244 504 16 286 514 24 25 30 362


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
43 96 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
446 546 596 316 438 36 56 62 22 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
374 524 42 374 430 16 230 i 30 286 514 10 244 554 16 286 564 24 25 30 412


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
43 96 63 116 83 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
446 546 696 316 538 36 56 62 27 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
374 624 42 374 530 16 230 i 30 286 614 10 244 654 16 286 664 24 25 30 512


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
496 596 496 366 322 36 56 62 27 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
424 424 42 424 330 16 280 i 30 336 414 10 286 446 20 336 464 24 25 30 312


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
496 596 546 366 372 36 56 62 27 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
424 474 42 424 380 16 280 i 30 336 464 10 286 496 20 336 514 24 25 30 362


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
496 596 596 366 422 36 56 62 27 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
424 524 42 424 430 16 280 i 30 336 514 10 286 546 20 336 564 24 25 30 412


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
496 596 696 366 522 36 56 62 27 pe 36 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
424 624 42 424 530 16 280 i 30 336 614 10 286 646 20 336 664 24 25 30 512


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
496 596 796 322 598 46 76 84 27 pe 46 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
392 692 54 392 574 20 218 i 42 288 710 12 236 746 20 288 764 24 25 30 552


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
546 646 546 416 372 46 76 62 27 pe 46 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
474 474 42 474 380 16 330 i 30 386 464 10 336 496 20 386 514 24 25 30 362


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
546 646 596 416 422 46 76 62 27 pe 46 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
474 524 42 474 430 16 330 i 30 386 514 10 336 546 20 386 564 24 25 30 412


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
546 646 696 416 522 46 76 62 27 pe 46 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
474 624 42 474 530 16 330 i 30 386 614 10 336 646 20 386 664 24 25 30 512


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
546 646 796 372 598 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
442 692 54 442 574 20 268 i 42 338 710 12 286 746 20 338 764 24 25 30 552


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
546 646 896 372 698 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
442 792 54 442 674 20 268 i 42 338 810 12 286 846 20 338 864 24 25 30 652


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
596 696 596 466 422 46 76 62 27 pe 46 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
524 524 42 524 430 16 380 i 30 436 514 10 386 546 20 436 564 24 25 30 412


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
29 96 49 116 69 136

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
596 696 696 422 498 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
492 592 54 492 474 20 318 i 42 388 610 12 336 646 20 388 664 24 25 30 452


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
596 696 796 422 598 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
492 692 54 492 574 20 318 i 42 388 710 12 336 746 20 388 764 24 25 30 552


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
596 696 896 422 698 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
492 792 54 492 674 20 318 i 42 388 810 12 336 846 20 388 864 24 25 30 652


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
696 796 696 522 498 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
592 592 54 592 474 20 418 i 42 488 610 12 436 646 20 488 664 24 25 30 452


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
696 796 796 522 598 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
592 692 54 592 574 20 418 i 42 488 710 12 436 746 20 488 764 24 25 30 552


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
696 796 896 522 698 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
592 792 54 592 674 20 418 i 42 488 810 12 436 846 20 488 864 24 25 30 652


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.
Dimensões de Placas

Comprimento - LarguraÁrea ÚtilEspessuras de Placas
A B* C X Y PBS OS EPS CPE PE PBI P
696 796 996 522 798 56 76 84 27 pe 56 p


Coordenadas Gerais

Coluna e BuchaParafuso de Fixação do MoldeGuias do Conjunto ExtratorParafuso de Fixação da ExtratoraPino de RetornoEncosto PadrãoRasgo de Fixação
D E D2 F G PF1 Q I D2 J K PF2 L M DIAM N O DIAM W V Z
592 892 54 592 774 20 418 i 42 488 910 12 436 946 20 488 964 24 25 30 752


Dimensões de Placas

Curso 1Curso 2Curso 3
Curso Altura Curso Altura Curso Altura
49 116 69 136 89 156

(*) Coordenadas especiais devem ser fornecidas previamente pelo cliente.

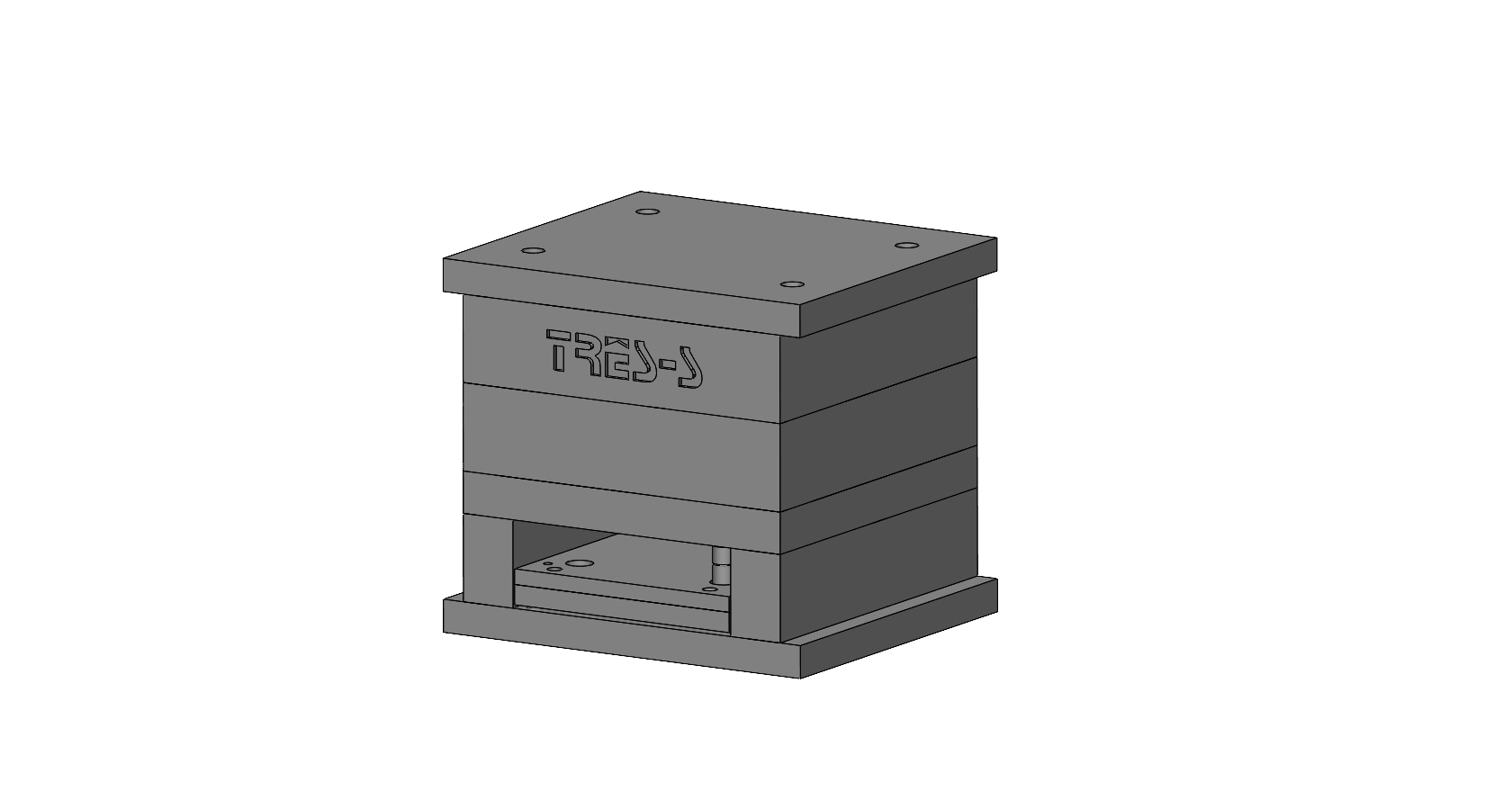

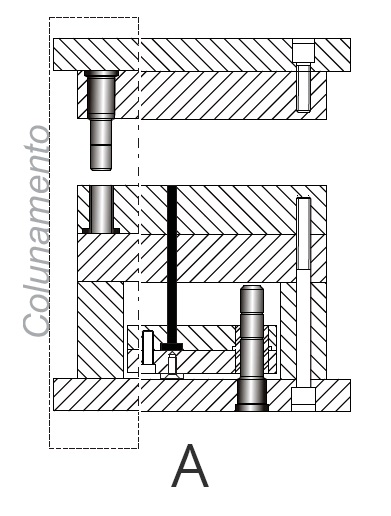

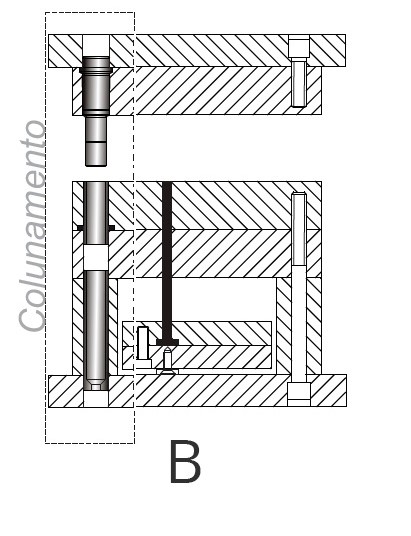

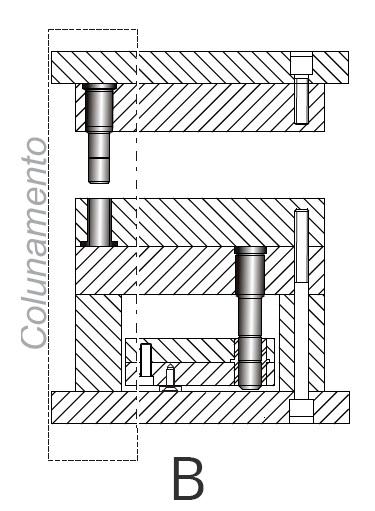

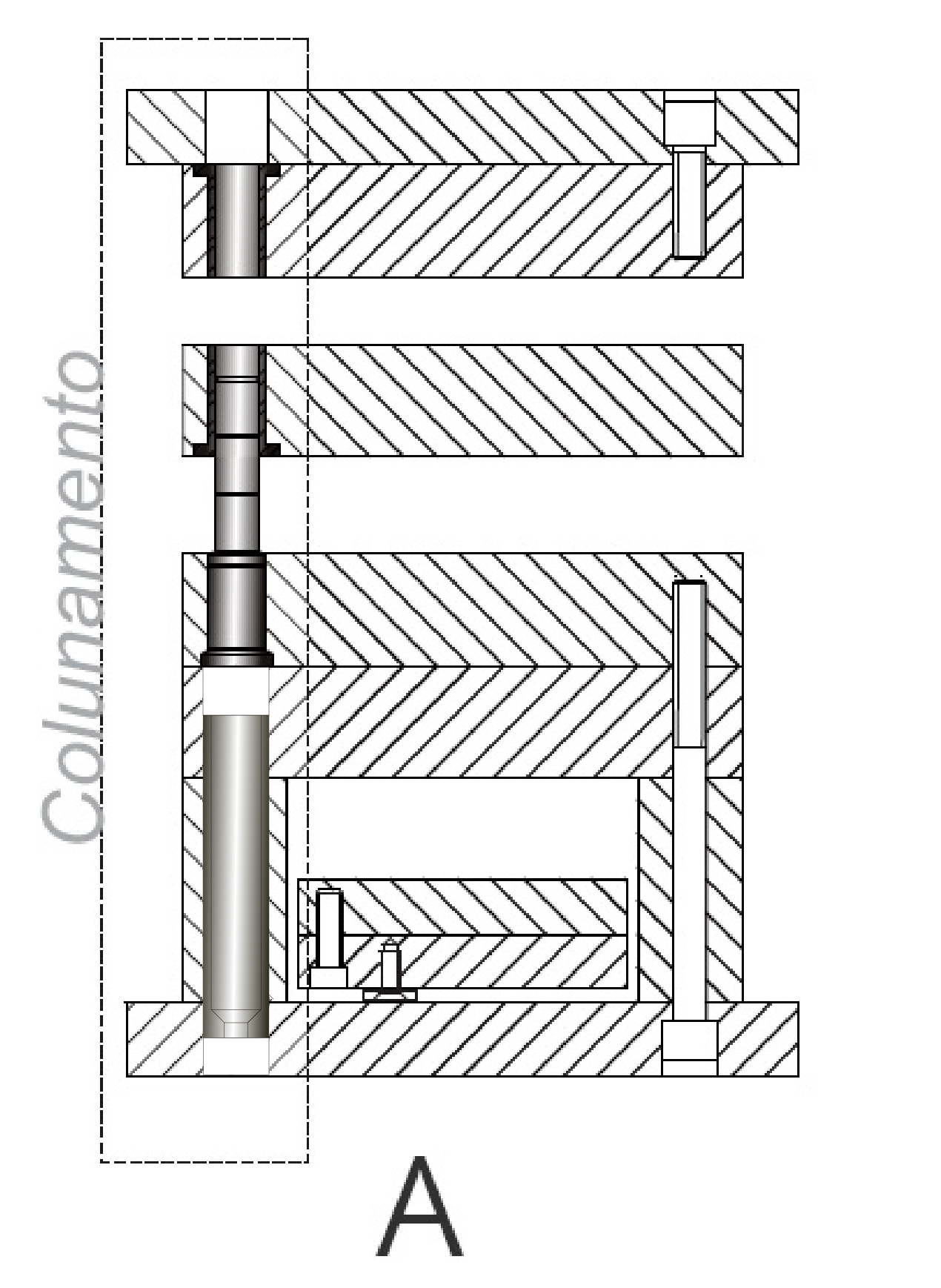

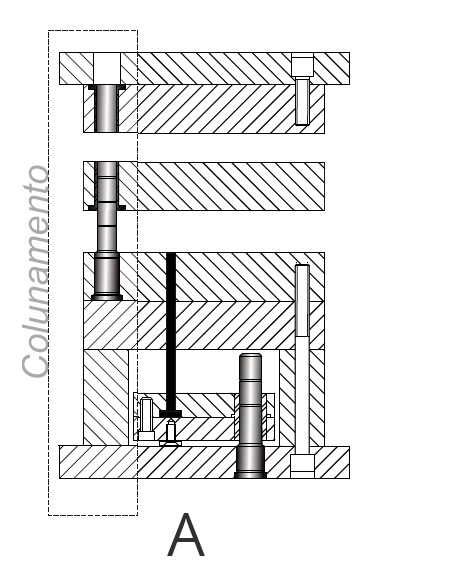

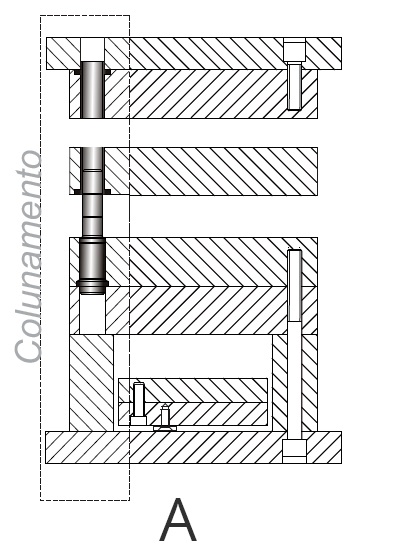

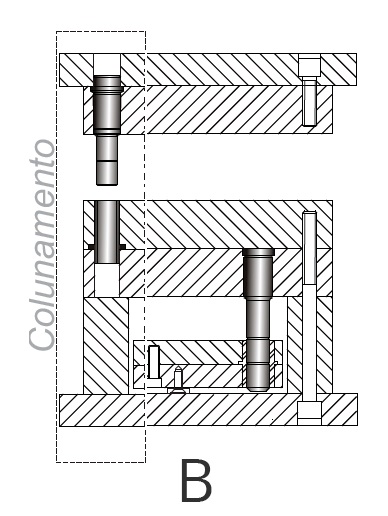

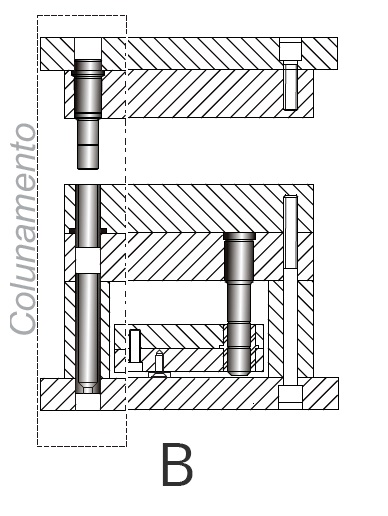

indicações porta moldes
imagem contato tres-s

Fale com nossa equipe






© 2020 Todos os direitos reservados. Desenvolvido por Agência Compor
chame no whatsapp
