Matriz de Corte

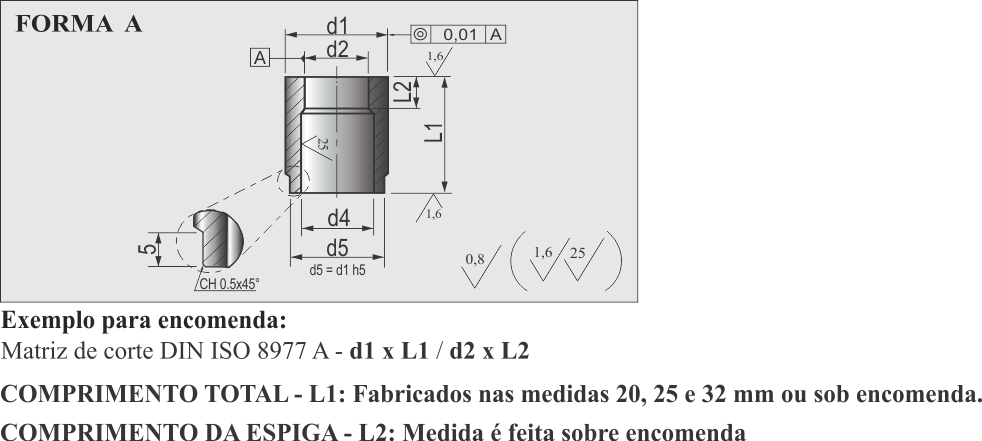

Matriz de Corte - Forma A
| Código | D1 | D2 +0,02 | D4 | ||
|---|---|---|---|---|---|
| FORMA A - N5 | DE | ATÉ | MÁX | ||
| MDCFA1 | 5 | 1 | 2.4 | 2.8 | Solicitar |
| MDCFA2 | 6 | 1.6 | 3 | 3.5 | Solicitar |
| MDCFA3 | 8 | 2 | 3.5 | 4 | Solicitar |
| MDCFA4 | 10 | 2.5 | 5 | 5.8 | Solicitar |
| MDCFA5 | 13 | 4 | 7 | 8 | Solicitar |
| MDCFA6 | 16 | 6 | 9 | 9.5 | Solicitar |
| MDCFA7 | 20 | 8 | 11 | 12 | Solicitar |
| MDCFA8 | 25 | 10.7 | 16 | 17.3 | Solicitar |
| MDCFA9 | 32 | 15 | 20 | 20.7 | Solicitar |
| MDCFA10 | 40 | 19 | 27 | 27.7 | Solicitar |
| MDCFA11 | 50 | 26 | 36 | 37 | Solicitar |

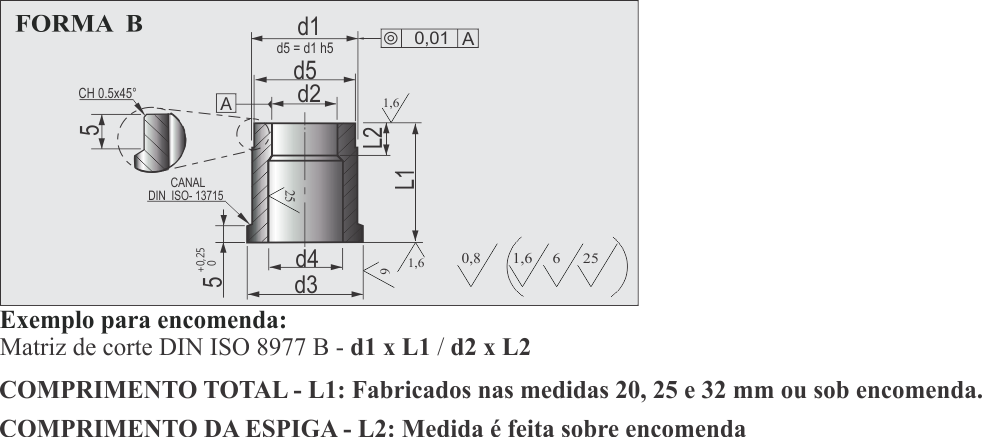

Matriz de Corte - Forma B
| Código | D1 | D2 +0,02 | D3 | D4 | ||
|---|---|---|---|---|---|---|
| FORMA B - M5 | DE | ATÉ | -0,25 | ±0,1 | ||
| MDCFB1 | 5 | 1 | 2.4 | 8 | 2.8 | Solicitar |
| MDCFB2 | 6 | 1.6 | 3 | 9 | 3.5 | Solicitar |
| MDCFB3 | 8 | 2 | 3.5 | 11 | 4 | Solicitar |
| MDCFB4 | 10 | 2.5 | 5 | 13 | 5.8 | Solicitar |
| MDCFB5 | 13 | 4 | 7 | 16 | 8 | Solicitar |
| MDCFB6 | 16 | 6 | 9 | 19 | 9.5 | Solicitar |
| MDCFB7 | 20 | 8 | 11 | 23 | 12 | Solicitar |
| MDCFB8 | 25 | 10.7 | 16 | 28 | 17.3 | Solicitar |
| MDCFB9 | 32 | 15 | 20 | 35 | 20.7 | Solicitar |
| MDCFB10 | 40 | 19 | 27 | 43 | 27.7 | Solicitar |
| MDCFB11 | 50 | 26 | 36 | 53 | 37 | Solicitar |

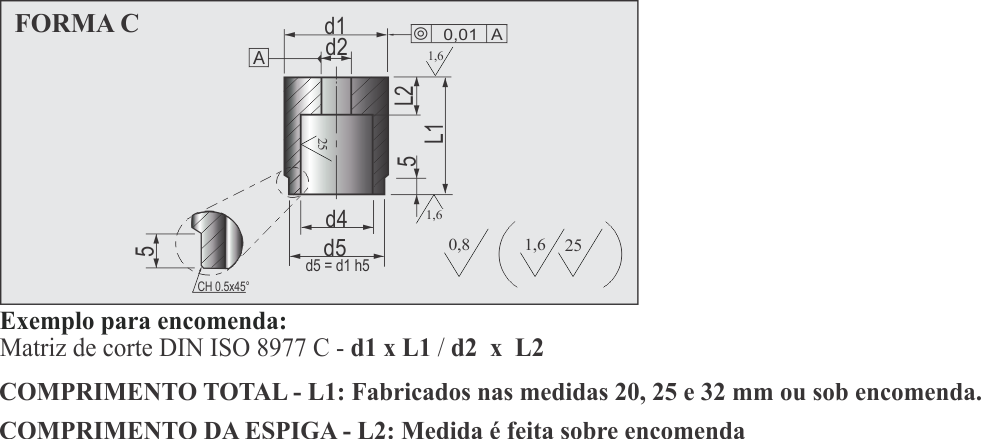

Matriz de Corte - Forma C
| Código | D1 | D2 | D4 | |
|---|---|---|---|---|
| FORMA C - N5 | MÁX | |||
| MDCFC1 | 8 | - | 4 | Solicitar |
| MDCFC2 | 10 | - | 5.8 | Solicitar |
| MDCFC3 | 13 | - | 8 | Solicitar |
| MDCFC4 | 16 | - | 9.5 | Solicitar |
| MDCFC5 | 20 | - | 12 | Solicitar |
| MDCFC6 | 25 | - | 17.3 | Solicitar |
| MDCFC7 | 32 | - | 20.7 | Solicitar |
| MDCFC8 | 40 | - | 27.7 | Solicitar |
| MDCFC9 | 50 | - | 37 | Solicitar |

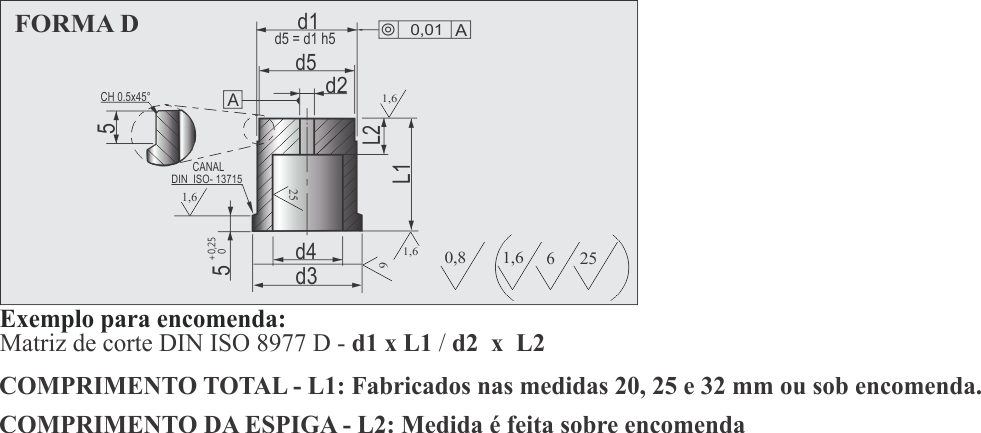

Matriz de Corte - Forma D
| Código | D1 | D2 | D3 | D4 | |
|---|---|---|---|---|---|
| FORMA D - M5 | -0,25 | MÁX | |||
| MDCFD1 | 8 | - | 11 | 4 | Solicitar |
| MDCFD2 | 10 | - | 13 | 5.8 | Solicitar |
| MDCFD3 | 13 | - | 16 | 8 | Solicitar |
| MDCFD4 | 16 | - | 19 | 9.5 | Solicitar |
| MDCFD5 | 20 | - | 23 | 12 | Solicitar |
| MDCFD6 | 25 | - | 28 | 17.3 | Solicitar |
| MDCFD7 | 32 | - | 35 | 20.7 | Solicitar |
| MDCFD8 | 40 | - | 43 | 27.7 | Solicitar |
| MDCFD9 | 50 | - | 53 | 37 | Solicitar |

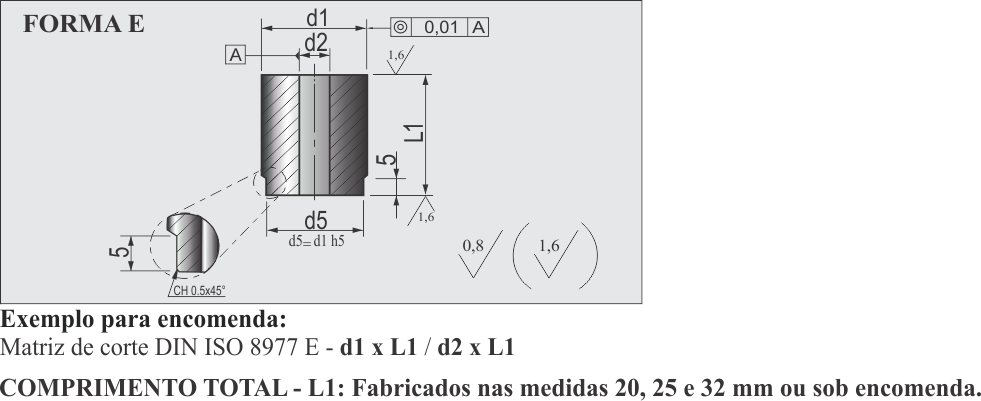

Matriz de Corte - Forma E
| Código | D1 FORMA E N5 | D2 | |
|---|---|---|---|
| MDCFE1 | 8 | 1 | Solicitar |
| MDCFE2 | 10 | 1 | Solicitar |
| MDCFE3 | 13 | 1.2 | Solicitar |
| MDCFE4 | 16 | 1.2 | Solicitar |
| MDCFE5 | 20 | 1.5 | Solicitar |
| MDCFE6 | 25 | 1.5 | Solicitar |
| MDCFE7 | 32 | 1.5 | Solicitar |
| MDCFE8 | 40 | 1.5 | Solicitar |
| MDCFE9 | 50 | 1.5 | Solicitar |

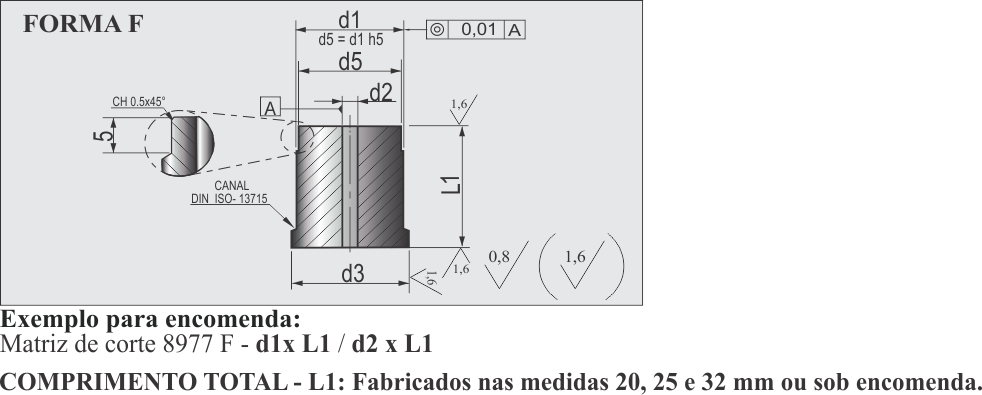

Matriz de Corte - Forma F
| Código | D1 FORMA E N5 | D2 | D3 -0,25 | |
|---|---|---|---|---|
| MDCFF1 | 8 | 1 | 11 | Solicitar |
| MDCFF2 | 10 | 1 | 13 | Solicitar |
| MDCFF3 | 13 | 1.2 | 16 | Solicitar |
| MDCFF4 | 16 | 1.2 | 19 | Solicitar |
| MDCFF5 | 20 | 1.5 | 23 | Solicitar |
| MDCFF6 | 25 | 1.5 | 28 | Solicitar |
| MDCFF7 | 32 | 1.5 | 35 | Solicitar |
| MDCFF8 | 40 | 1.5 | 43 | Solicitar |
| MDCFF9 | 50 | 1.5 | 53 | Solicitar |
