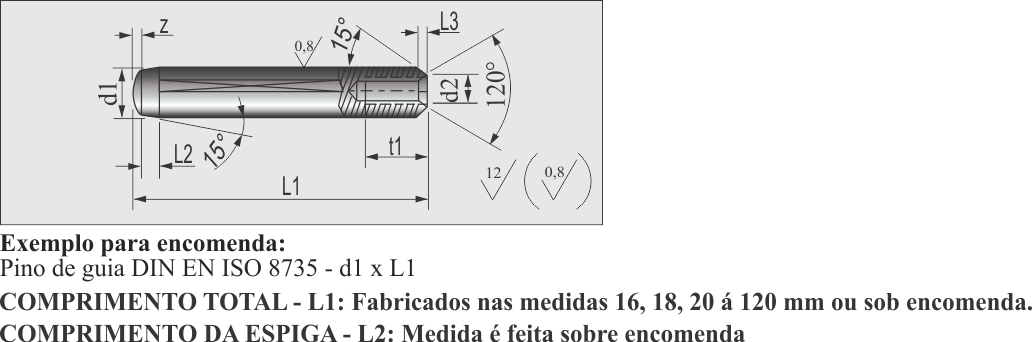

Pinos de Guia com Rosca Interna
Norma DIN EN ISO 8735 (DIN 7979)
Material: Aço liga e aço carbono - Dureza 60 ± 2 HRC
Outras medidas e materias, sob consulta.
| Código | D1 | D2 | T1 | L2 | L3 | Z | |
|---|---|---|---|---|---|---|---|
| PGRI1 | 6 | M4 | 6 | 1,5 | 0,8 | 0,6 | Solicitar |
| PGRI2 | 8 | M5 | 8 | 1,8 | 1 | 0,8 | Solicitar |
| PGRI3 | 10 | M6 | 10 | 2 | 1,2 | 1 | Solicitar |
| PGRI4 | 12 | M6 | 12 | 2,5 | 1,6 | 1,3 | Solicitar |
| PGRI5 | 13 | M8 | 12 | 2,5 | 1,6 | 1,3 | Solicitar |
| PGRI6 | 14 | M8 | 16 | 2,5 | 1,6 | 1,3 | Solicitar |
| PGRI7 | 16 | M8 | 16 | 2,9 | 2 | 1,7 | Solicitar |
| PGRI8 | 20 | M10 | 18 | 4 | 2,5 | 2 | Solicitar |
* Medidas Fabricadas fora de norma
