Punção Cabeça Chanfrada e Espiga

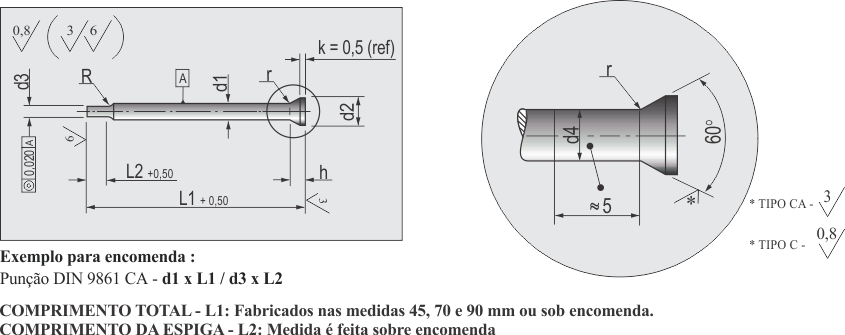

Norma DIN 9861 CA
Material: HSS (aço rápido) - Dureza 64 ± 2 HRC, Cabeça 50 ± 5HRC
Outras medidas e materiais, sob consulta. TIPO - C: Haste retificada h6 até a cabeça.
| Código | Ø HASTE d1 h6 | Ø CABEÇA d2 -0,05 | Ø ESPIGA d3 h6 | ALTURA h +0,2 | TIPO-"CA" d4 | RAIO r | Raio R | |
|---|---|---|---|---|---|---|---|---|
| PCCCA1 | 2 | 3 | 0.5 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA2 | 2 | 3 | 0.6 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA3 | 2 | 3 | 0.8 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA4 | 2 | 3 | 0.9 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA5 | 2 | 3 | 1 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA6 | 2 | 3 | 1.1 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA7 | 2 | 3 | 1.2 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA8 | 2 | 3 | 1.3 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA9 | 2 | 3 | 1.4 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA10 | 2 | 3 | 1.5 | 1.37 | d1 +0.03 | 0.4 +0.3 | 5 | Solicitar |
| PCCCA11 | 3 | 4.5 | 1.6 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA12 | 3 | 4.5 | 1.7 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA13 | 3 | 4.5 | 1.8 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA14 | 3 | 4.5 | 1.9 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA15 | 3 | 4.5 | 2 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA16 | 3 | 4.5 | 2.1 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA17 | 3 | 4.5 | 2.2 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA18 | 3 | 4.5 | 2.3 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA19 | 3 | 4.5 | 2.4 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA20 | 3 | 4.5 | 2.5 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA21 | 3 | 4.5 | 2.6 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA22 | 3 | 4.5 | 2.7 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA23 | 3 | 4.5 | 2.8 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |
| PCCCA24 | 3 | 4.5 | 2.9 | 1.8 | d1 +0.03 | 0.6 +0.4 | 6 | Solicitar |

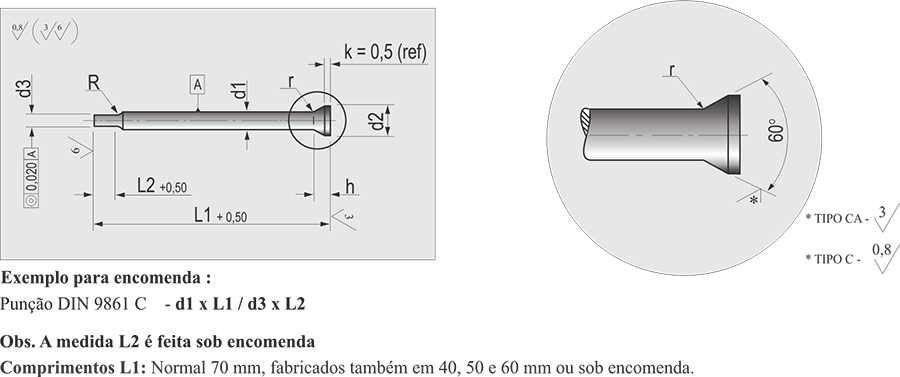

Norma DIN EN 9861 C
Material: HSS (aço rápido) - Dureza 64 ± 2 HRC, Cabeça 50 ± 5HRC
Outras medidas e materiais, sob consulta.
TIPO - C: Haste retificada h6 até a cabeça.
| Código | Ø HASTE d1 h6 | Ø CABEÇA d2 -0,05 | Ø ESPIGA d3 h6 | ALTURA h +0,2 | RAIO r | Raio R | |
|---|---|---|---|---|---|---|---|
| PCCC1 | 2 | 3 | 0.5 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC2 | 2 | 3 | 0.6 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC3 | 2 | 3 | 0.8 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC4 | 2 | 3 | 0.9 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC5 | 2 | 3 | 1 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC6 | 2 | 3 | 1.1 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC7 | 2 | 3 | 1.2 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC8 | 2 | 3 | 1.3 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC9 | 2 | 3 | 1.4 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC10 | 2 | 3 | 1.5 | 1.37 | 0.4 +0.3 | 5 | Solicitar |
| PCCC11 | 3 | 4.5 | 1.6 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC12 | 3 | 4.5 | 1.7 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC13 | 3 | 4.5 | 1.8 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC14 | 3 | 4.5 | 1.9 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC15 | 3 | 4.5 | 2 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC16 | 3 | 4.5 | 2.1 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC17 | 3 | 4.5 | 2.2 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC18 | 3 | 4.5 | 2.3 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC19 | 3 | 4.5 | 2.4 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC20 | 3 | 4.5 | 2.5 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC21 | 3 | 4.5 | 2.6 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC22 | 3 | 4.5 | 2.7 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC23 | 3 | 4.5 | 2.8 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
| PCCC24 | 3 | 4.5 | 2.9 | 1.8 | 0.6 +0.4 | 6 | Solicitar |
